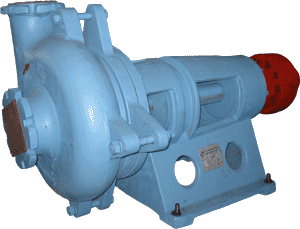

Шламовые насосы типа 6ФШ-7А (Гр200/60) и насосные агрегаты на их основе

































Назначение:

Насосы типа 6ФШ-7А и агрегаты на их основе предназначены для перекачивания гравийных, песочно-гравийных, шлаковых, золошлаковых и других абразивных гидросмесей с рекомендуемой плотностью до 1600 кг/м3, водородным показателем среды рН от 6 до 12, максимальным размером твердых частиц 6мм, объемной концентрацией твердых включений до 30% (твердость включений до 11000 МПа), температурой от +5 до +70˚С.



Насосы 6ФШ-7А и агрегаты предназначены для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от - 20° до + 40° С.

Насосы типа 6ФШ-7А - центробежные горизонтальные одноступенчатые консольные с осевым подводом гидросмеси к рабочему колесу.

Детали рабочей части насосов 6ФШ-7А: рабочее колесо, корпус насоса, диск изготовлены из износостойкого сплава ИЧХ28Н2.

Характер уплотнения вала грунтового насоса типа 6ФШ-7А - мягкий сальник с подачей промывочной воды.

Область применения насосов 6ФШ-7А: горно-обогатительная, металлургическая и строительная отрасли, предприятия по производству цемента.

Насосы центробежные грунтовые типа 6ФШ-7А соответствуют требованиям, предусмотренным ТУ 3631-006-71868127-09.



Условное обозначение насосов (агрегатов) на базе грунтовых насосов типа 6ФШ-7А:

6ФШ-7А-СП-УХЛ4, где:

6ФШ-7А – тип грунтового насоса с осевым входом

СП – сальниковое уплотнение вала с подачей промывочной воды;

УХЛ – климатическое исполнение: умеренно холодный климат;

4 – категория размещения при эксплуатации по ГОСТ 15150-69.
